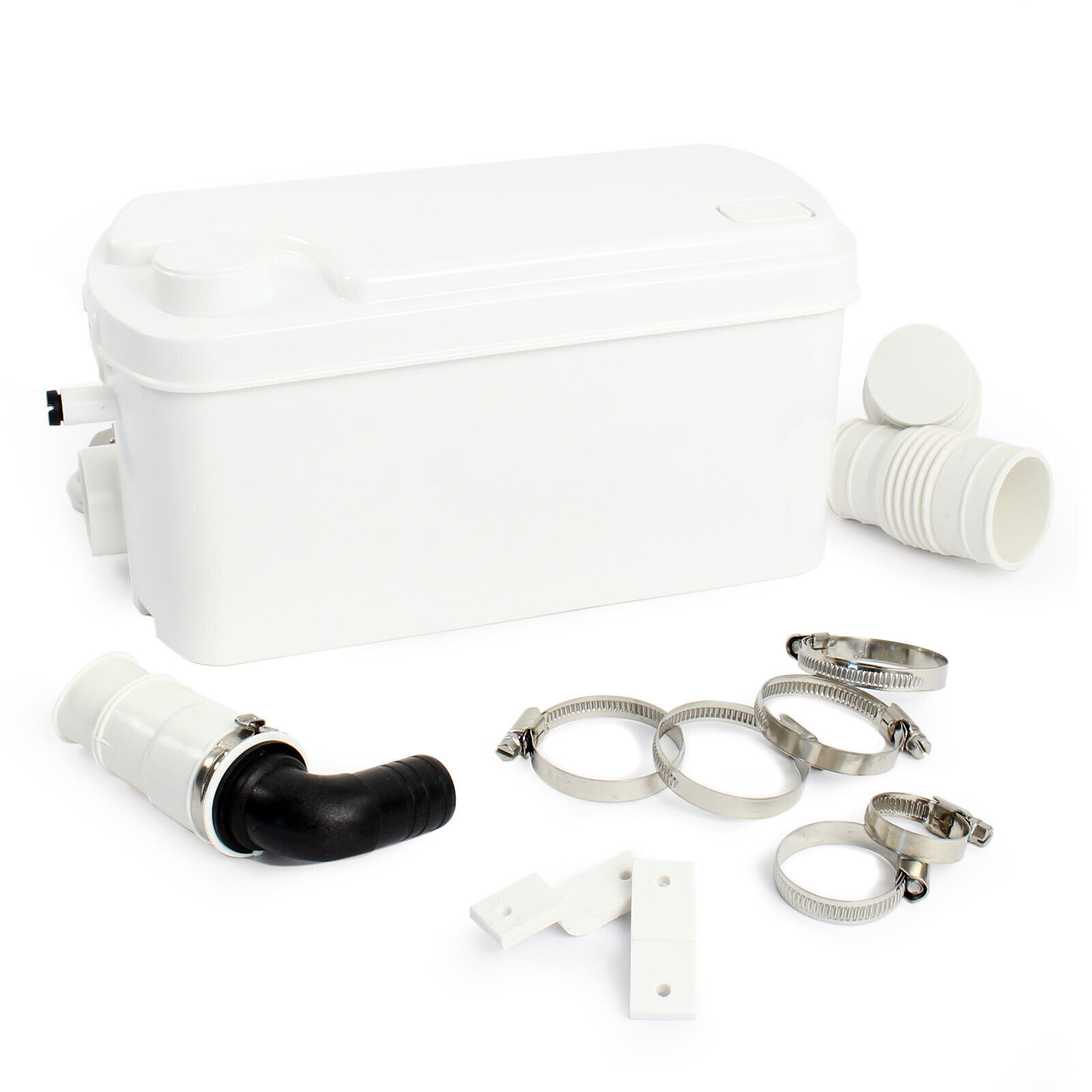

3/1 přečerpávací zařízení pro WC 250W

-Výkon 250 wattů
- Dodávaná hlava max. 8,5 m
- Vzdálenost dodávky max. 85 m
- Rychlost dodávky 100 ℓ/min
- 3x přívod a 1x odvod

Zvedací jednotka 3/1 je vybavena motorem o výkonu 250 W s hliníkovým vinutím a průměrem 95 mm. Tím je zajištěno odvedení odpadní vody ze sanitárních zařízení a její odvedení do hlavního potrubí. Za tímto účelem má zvedací jednotka tři vstupy, každý o průměru 40 mm, pro připojení k odpadnímu potrubí, a také výstup 23/28 mm, takže je možné jednotku připojit k několika sanitárním zařízením. Přívody lze například připojit k umyvadlu, vaně a sprše.

Zvedací jednotka má maximální výtlačnou rychlost 100 ℓ/min a dokáže dopravit vodu až 8,5 m vertikálně a až 85 m horizontálně. Zde je třeba vzít v úvahu poměr výšky dodávky a dodací vzdálenosti:

Přestože dopravní výška může být až 8,5 m a dopravní vzdálenost až 85 m, celková dopravní kapacita zvedací jednotky se skládá z poměru obou hodnot. Zde 1 m výtlačné výšky (vertikální výtlačná kapacita) odpovídá 10 m výtlačné šířky (horizontální výtlačná kapacita) při předpokládaném sklonu 1 % k místu vyústění kanalizace.

Výtlačná výška - výtlačná vzdálenost:
8,5 m - 0 m
6,5 m - 25 m
4,5 m - 45 m
2,5 m - 65 m
0,0 m - 85 m

Ve většině případů musí mít jednotky instalované v suterénu výtlačnou výšku 4 m, což by ještě umožnilo čerpadlu dosáhnout výtlačné vzdálenosti 30 m. To je ve většině případů více než dostatečné. To je ve většině případů více než dostatečné.

Díky kompaktní konstrukci lze zdvihací jednotku instalovat i v těch nejtěsnějších prostorách, takže je možné umístit i sprchu nebo umyvadlo v podkroví. Systém odolává teplotám vody až 65 °C. S hlasitostí 30-40 dB pracuje zvedací jednotka 3/1 příjemně tiše a nenápadně splývá s okolím.
